Ремонт электрических рулевых реек BMW (EPS)

Капитальный ремонт, замена приводных ремней, замена срезных алюминиевых болтов, восстановление электроники и программная адаптация электрореек EPS/Integral Active Steering для BMW за 2–5 часов.

Стоимость ремонта: от 9 500 руб. | Официальная гарантия — 8 месяцев без ограничения пробега!

Электрические рулевые рейки (EPS — Electric Power Steering) современных автомобилей BMW (серии E, F и G-кузовов) задают высокий стандарт комфорта и управляемости. В отличие от гидравлических аналогов, в них полностью отсутствует масло и гидронасос. Однако интеграция сложных механических узлов (ШВП, приводные ремни) и силовых контроллеров ЭБУ прямо на корпусе рейки создала новые специфические уязвимости.

Что входит в процесс ремонта электрорейки BMW:

  • Компьютерная диагностика дилерским сканером (ISTA+), чтение кодов ошибок EPS и проверка датчиков момента/угла
  • Полный разбор агрегата с подрамника, дефектовка механики, электромотора и планарной платы ЭБУ
  • Замена приводного ремня электромотора и подшипников шарико-винтовой передачи (ШВП)
  • Замена поврежденных заводских алюминиевых болтов электромотора на усиленные стальные
  • Очистка вала от коррозии, проточка и токарное изготовление усиленных капролоновых втулок
  • Восстановление силовых плат управления EPS после попадания влаги и коротких замыканий
  • Сборка, юстировка механизмов, калибровка датчика угла и инициализация крайних положений (упоров)

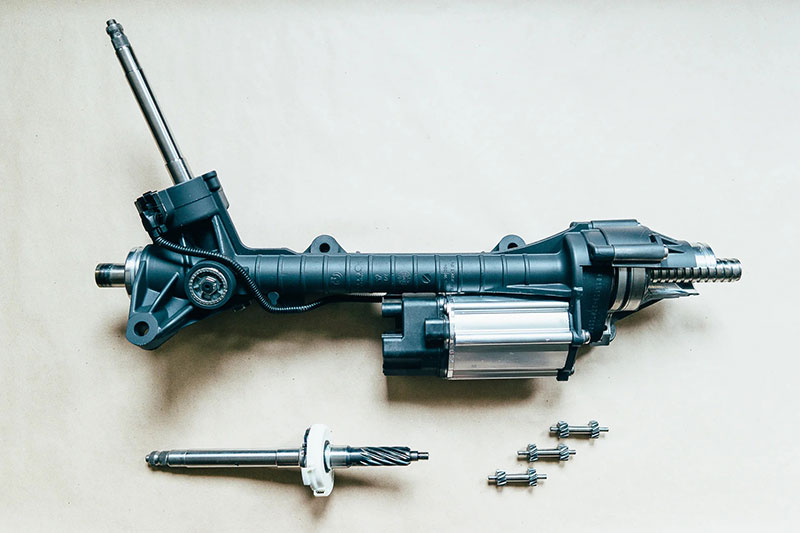

ЭУР для BMW

Обслуживаемые модели BMW и оригинальные номера реек (OEM)

Выполняем восстановление, капитальный ремонт и переборку оригинальных электромеханических реек ZF / Bosch Servolectric и ThyssenKrupp для следующих кузовов:

Модель Кузов / Годы Характерная проблема Оригинальные артикулы (OEM)
BMW 1 / 2 series F20, F21, F22 (2011–2019) Стук втулки справа, коррозия вала, срез болтов электромотора 32106874817, 32106883264, 32106868826
BMW 3 / 4 series F30, F31, F32, F36, G20 (2011–2024) Обрыв ремня ШВП, стук при покачивании, сбой блока EPS 32106874821, 32106883262, 32106884171, 32106883287
BMW 5 / 6 series F10, F11, F06, G30, G31 (2009–2024) Люфт сухаря, заклинивание ШВП от влаги, ошибки FlexRay 32106874827, 32106883274, 32106880016
BMW X1 / X3 / X4 E84, F25, F26, G01, G02 (2010–2024) Глухой стук на гребенке, залитие ЭБУ лужами, хруст подшипника 32106874852, 32106883298, 32106864440
BMW X5 / X6 F15, F16, G05, G06 (2013–2024) Шум опорного подшипника, тугой руль, отказ силовых транзисторов 32106874858, 32106883304, 32106882285
BMW 7 series F01, F02, G11, G12 (2008–2022) Сбой системы Integral Active Steering, отказ блока управления 32106874835, 32106883280, 32106872322

и других электрореек BMW.

1. Чем электрическая рейка BMW отличается от гидравлической (ГУР)?

На современный модельный ряд BMW устанавливаются электрорейки производства ZF / Bosch Servolectric или ThyssenKrupp. Ключевые конструктивные особенности узла:

  • Привод через шарико-винтовую передачу (ШВП): Вращение от электромотора передается на вал рейки через специальный зубчатый ремень и гайку ШВП. Механизм критичен к целостности ремня и попаданию влаги.
  • Встроенный электронный блок управления (ЭБУ/EPS): Плата управления смонтирована прямо на корпусе рейки в нижней части автомобиля. Влага и реагенты при повреждении уплотнителей мгновенно вызывают коррозию электроники.
  • Отсутствие гидравлической жидкости: Нет риска протечки масла ГУР, шлангов высокого давления и поломки насоса. Система потребляет энергию исключительно во время поворота руля.
  • Программная связь по шине FlexRay / CAN: Любое отклонение в работе датчиков момента или угла поворота приводит к аварийному отключению усилителя (руль становится «каменным») с выводом ошибки на приборную панель.

На табло загорелась желтая или красная иконка руля, появился стук или руль стал тяжело вращаться?

Специализированный ремонт электрореек БМВ в ЮВАО — «РемЗон»

Наш адрес: 109052, г. Москва, ЮВАО, Автомобильный проезд 10, стр.14
(удобный подъезд с ТТК, Волгоградского и Рязанского проспектов)

Консультация мастер-приемщика: +7 (495) 925-1141

Записаться на бесплатную диагностику EPS BMW

2. Типичные симптомы неисправности электрорейки BMW

В отличие от гидравлики, поломки ЭУР носят как механический, так и электрический характер:

  1. Стук с правой или левой стороны при проезде «гребенки» и мелких кочек

    Симптомы: При езде по гравию или неровностям снизу слышен раздражающий металлический или глухой стук.

    Причины: Износ правой опорной втулки вала, выработка прижимного сухаря или люфт подшипников привода ШВП.

  2. Внезапное отключение усилителя руля («каменный» руль)

    Симптомы: Руль мгновенно становится тяжелым, на центральном дисплее загорается ошибка по системе рулевого управления.

    Причины: Заливание платы ЭБУ водой, обрыв приводного ремня электромотора или сбой датчика момента.

  3. Гудение, шорох или хруст при вращении рулевого колеса

    Симптомы: Во время парковки или поворота руля на месте слышен посторонний механический шум со стороны подрамника.

    Причины: Попадание воды под пыльники, коррозия шариков ШВП или разрушение подшипников электропривода.

  4. Руль «тянет» в сторону или не возвращается в нулевое положение

    Симптомы: Автомобиль неохотно держит прямую, руль приходится постоянно подруливать или возвращать вручную.

    Причины: Слет программных адаптаций датчика угла руля, перетянутый регулировочный сухарь или последствия ДТП.

3. Распространенные коды ошибок системы EPS BMW

При компьютерной диагностике сканером ISTA+ или Launch выявляются следующие характерные коды неисправностей (DTC):

DTC 4823E1 / 4823EA
EPS Control Module / Torque Sensor Fault
Внутренний сбой в блоке управления или недостоверный сигнал датчика момента. Требует ремонта платы управления или адаптации.
DTC 482390
EPS Servomotor Phase Fault
Сбой фазы серводвигателя EPS, короткое замыкание или перегрев силовых ключей вследствие попадания влаги.
DTC CDA40A / D514BE
FlexRay / CAN Message Missing
Отсутствие связи с блоком управления EPS по шине данных. Частая причина — сгнивание питания или повреждение платы ЭБУ.
DTC 4823C2
EPS Supply Voltage Fault
Отклонение напряжения питания блока EPS от нормы. Проверяется силовая проводка, предохранители и разъемы подключения.

Главные враги электрической рейки BMW:

  • Глубокие лужи и мойка двигателя под давлением: Вода попадает через поврежденные пыльники или уплотнения крышки ЭБУ, мгновенно выжигая силовые транзисторы.
  • Коррозия вала и шариков ШВП: Появляется при разгерметизации пыльников. Ржавчина уничтожает ремень и блокирует вращение.
  • Алюминиевые болты крепления электромотора: На рейках ZF (F30, F10, F25) заводские алюминиевые болты со временем отгнивают и срезаются, мотор перекашивает, а ремень рвется. При ремонте мы меняем их на усиленные стальные!
Устройство электрической рулевой рейки BMW EPS

Устройство электрической рулевой рейки BMW (привод ШВП и блок EPS)

Гарантия 8 месяцев без ограничения пробега!

Мы производим восстановление электрических реек с использованием оригинальных комплектующих, специализированных ремней и проведением всех программных процедур (кодирование, инициализация упоров) на оборудовании ISTA+. Гарантия на работы и запчасти — 8 месяцев.

Часто задаваемые вопросы по электрорейкам BMW (FAQ)

1. Можно ли отремонтировать электрорейку BMW, если сгорела плата?

В большинстве случаев да. Мы выполняем компонентный ремонт плат ЭБУ EPS (замена силовых ключей, драйверов). Если плата повреждена критически, производится замена блока с последующим кодированием под VIN-код вашего авто.

2. Зачем меняют болты электромотора на рейках BMW F30 / F10?

Завод-изготовитель устанавливал алюминиевые болты, подпадающие под коррозию. Со временем их головки отгнивают, мотор смещается, что приводит к обрыву ремня и клину рейки. Мы обязательно меняем их на надежные стальные метизы.

3. Требуется ли адаптация рейки сканером после ремонта?

Да, обязательно. После установки рейки выполняется калибровка датчика угла поворота руля и программное обучение крайних положений (упоров) с помощью дилерского комплекса ISTA+.

Почему выбирают нас?

  • Гарантия на работы и запчасти 8 месяцев
  • Оперативный ремонт за 2–5 часов
  • Дилерская диагностика ISTA+ и кодирование
  • Честные цены и прозрачная дефектовка
